Diagramas Mermaid en la nota

Escribe un diagrama como texto y míralo dibujado al lado, en cinco tipos.

Captura de LightNote: Diagrama de flujo: cajas, rombos de decisión y flechas con etiqueta — Diagrama de flujo: cajas, rombos de decisión y flechas con etiqueta

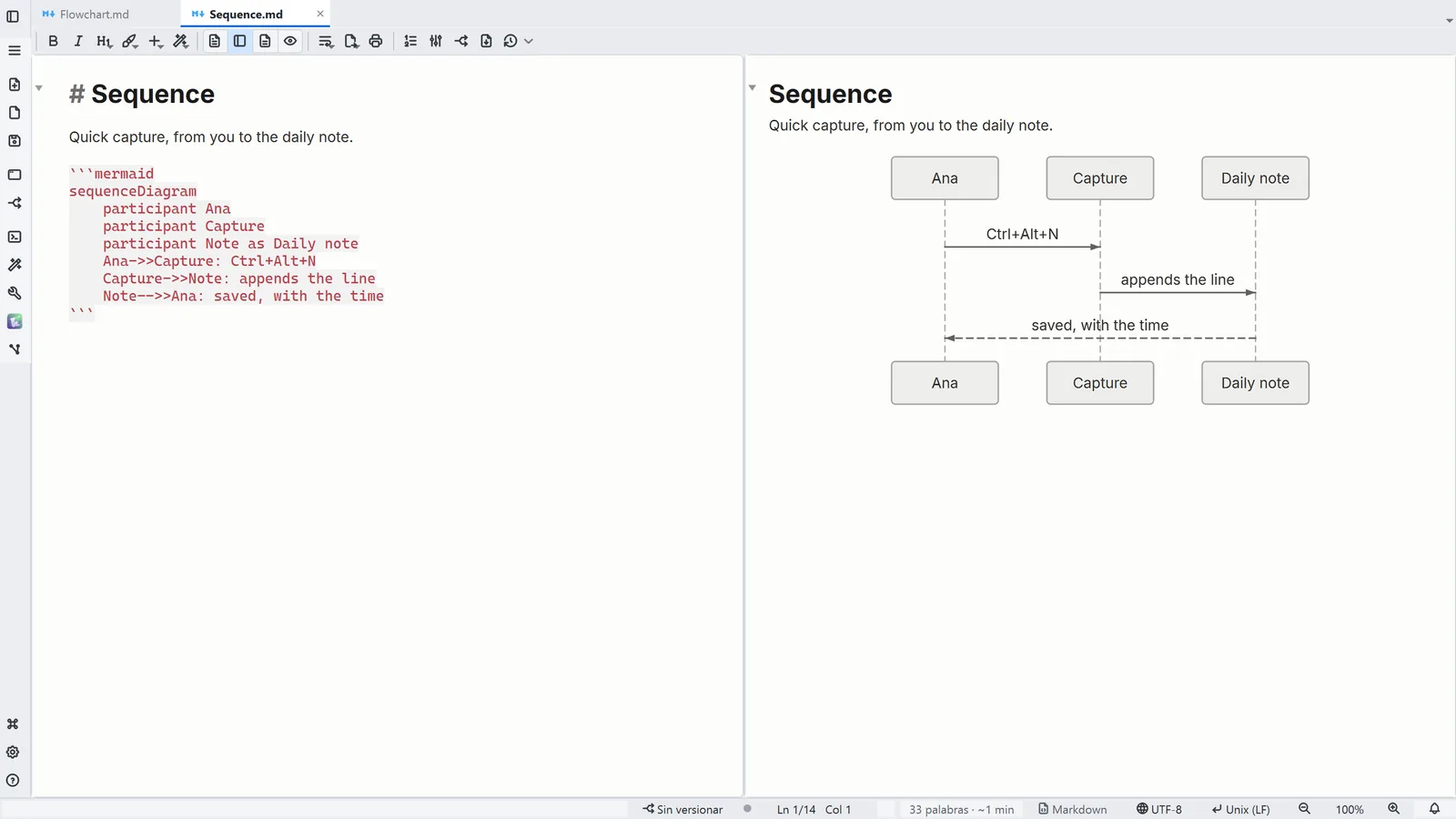

Captura de LightNote: Secuencia: quién habla con quién, en orden — Secuencia: quién habla con quién, en orden

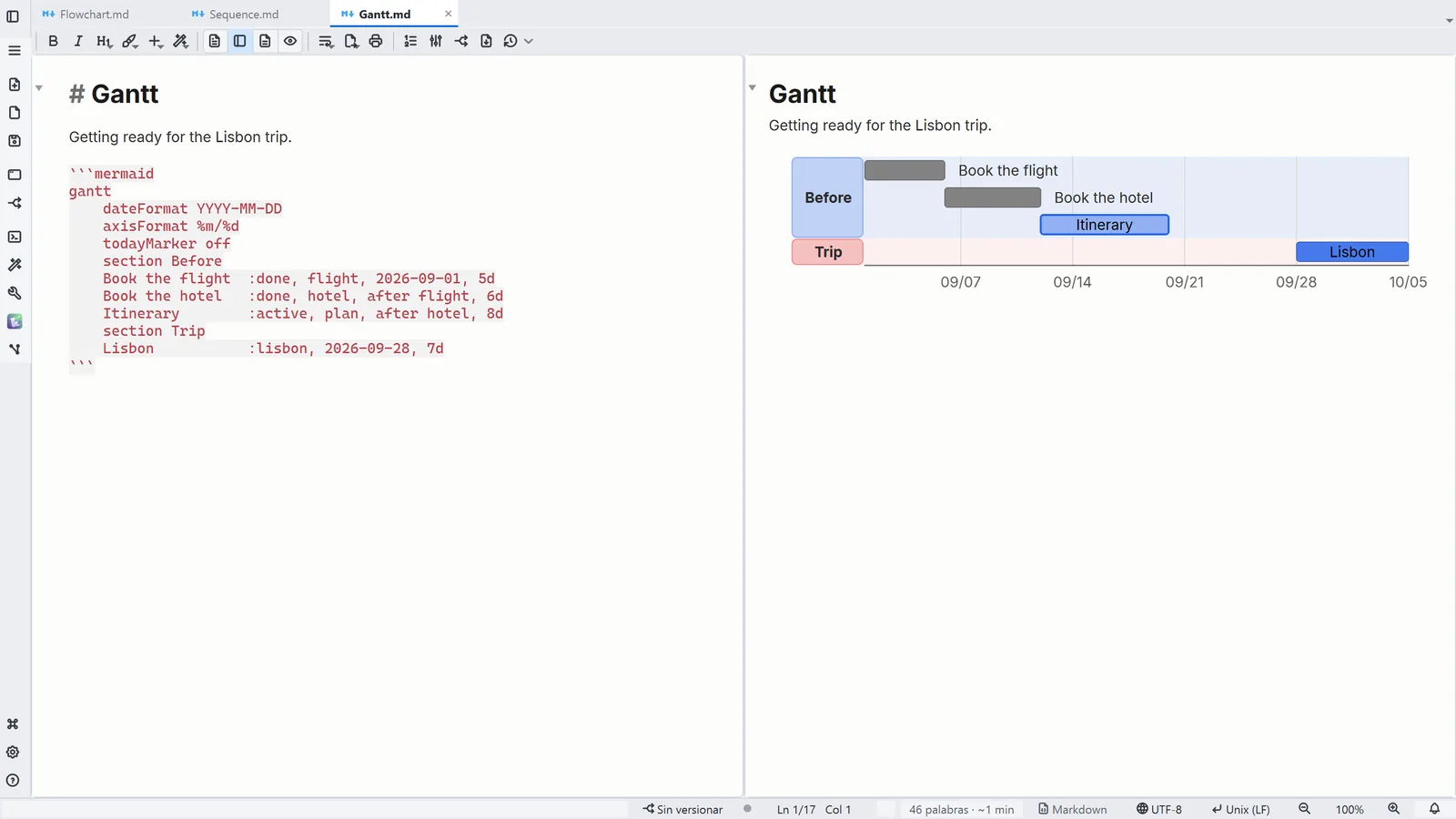

Captura de LightNote: Gantt: tareas en el calendario, por sección, con dependencias — Gantt: tareas en el calendario, por sección, con dependencias

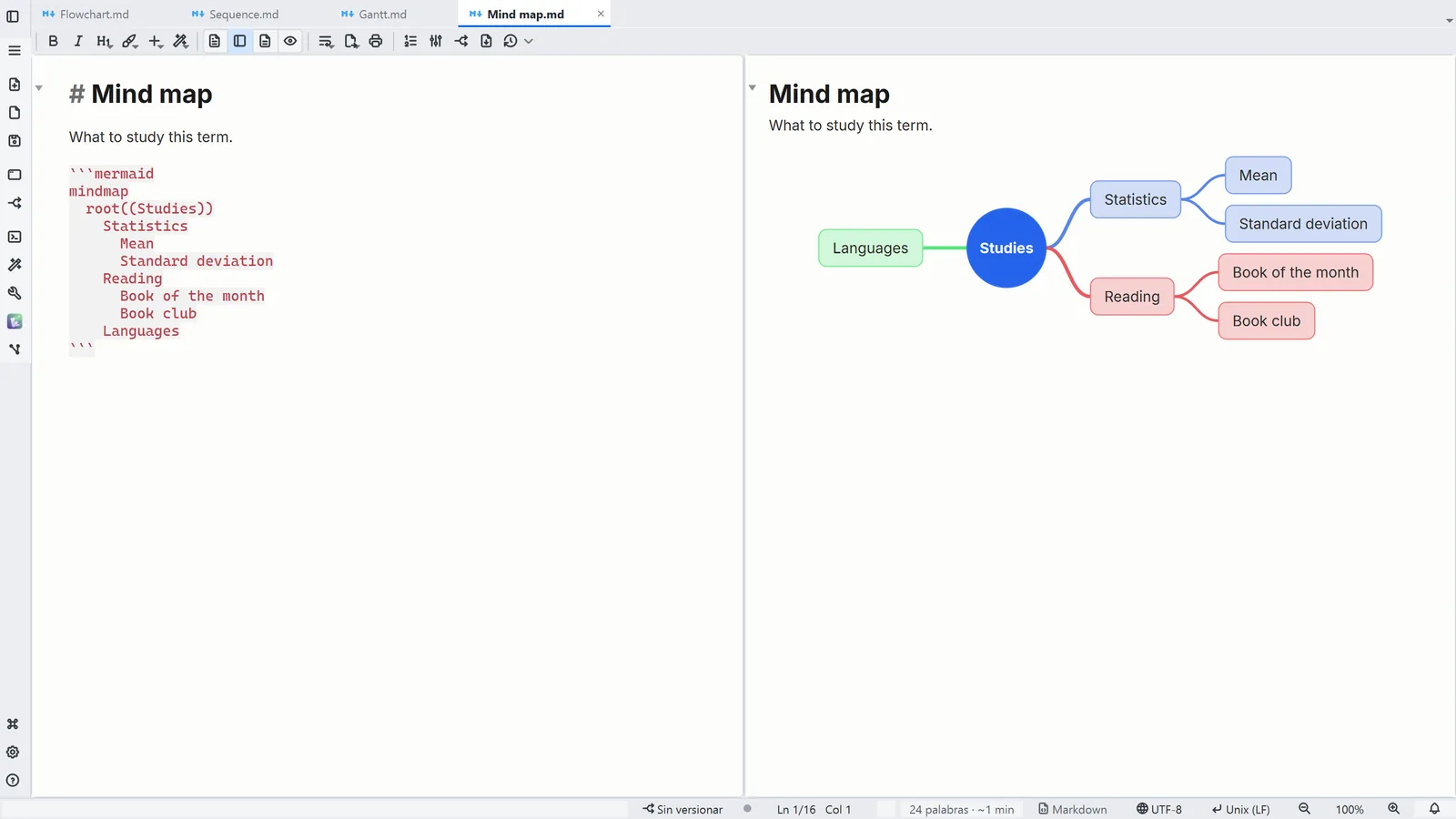

Captura de LightNote: Mapa mental: la jerarquía sale de la sangría — Mapa mental: la jerarquía sale de la sangría

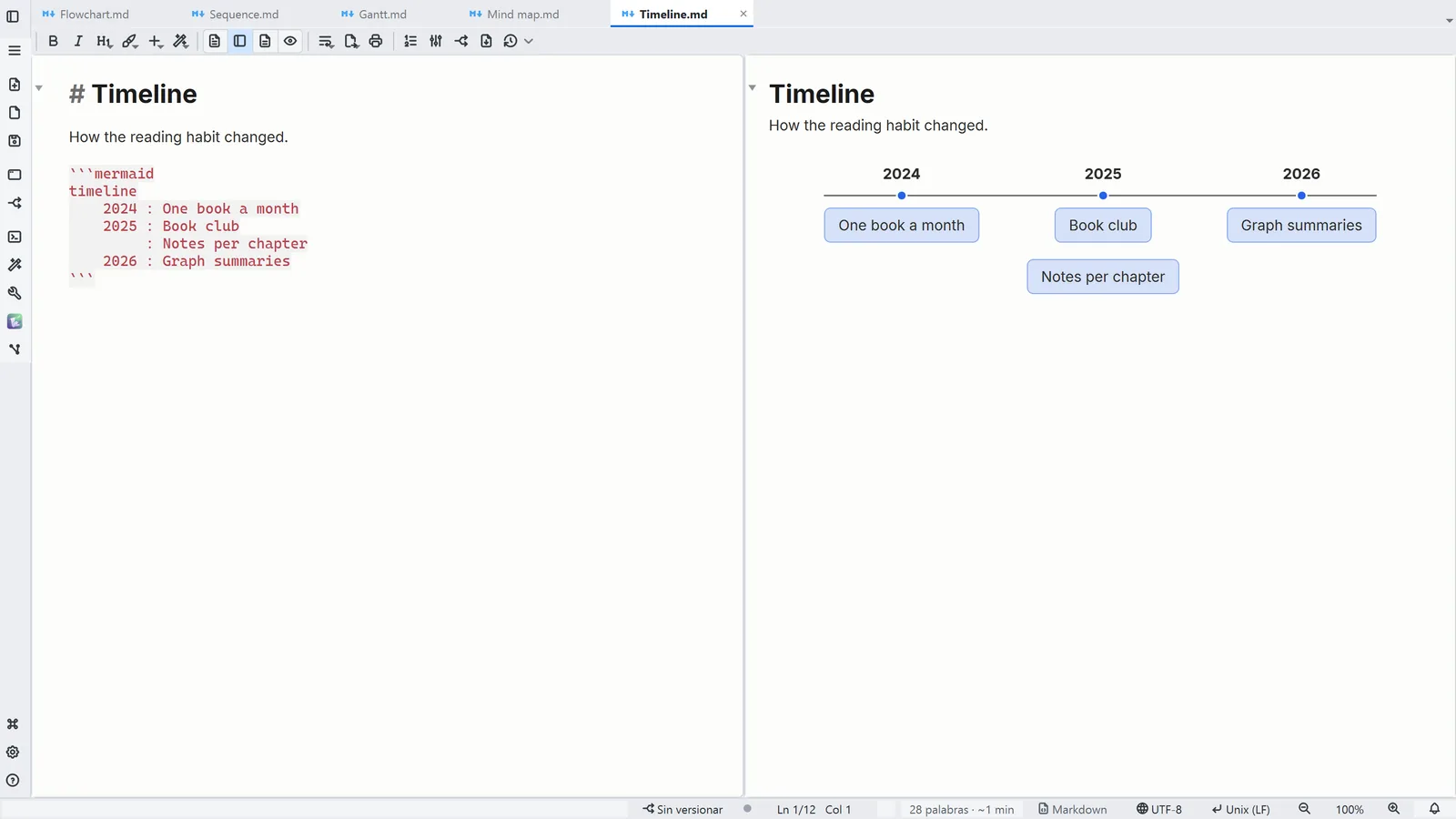

Captura de LightNote: Línea de tiempo: periodos y los eventos de cada uno — Línea de tiempo: periodos y los eventos de cada uno

Paso a paso

El número de cada paso es el del marcador en la captura; pasa el ratón o haz clic en un paso para resaltarlo.

Escribe el diagrama en una valla ```mermaid de la nota
1Texto + lectura muestra el código y el dibujo uno junto al otro
2Insertar → Diagrama (Mermaid) añade un esqueleto listo de cada tipo

Más información en la AyudaDiagramas (Mermaid)

Consejos

Ctrl+E alterna los modos de la nota: texto, texto + lectura, edición formateada y lectura
En la edición formateada, Ctrl+Enter sobre el diagrama abre su código para editarlo
