Diagramas Mermaid na nota

Escrever um diagrama em texto e vê-lo desenhado ao lado, em cinco tipos.

Print do LightNote: Fluxograma: caixas, losangos de decisão e setas com rótulo
Fluxograma: caixas, losangos de decisão e setas com rótulo

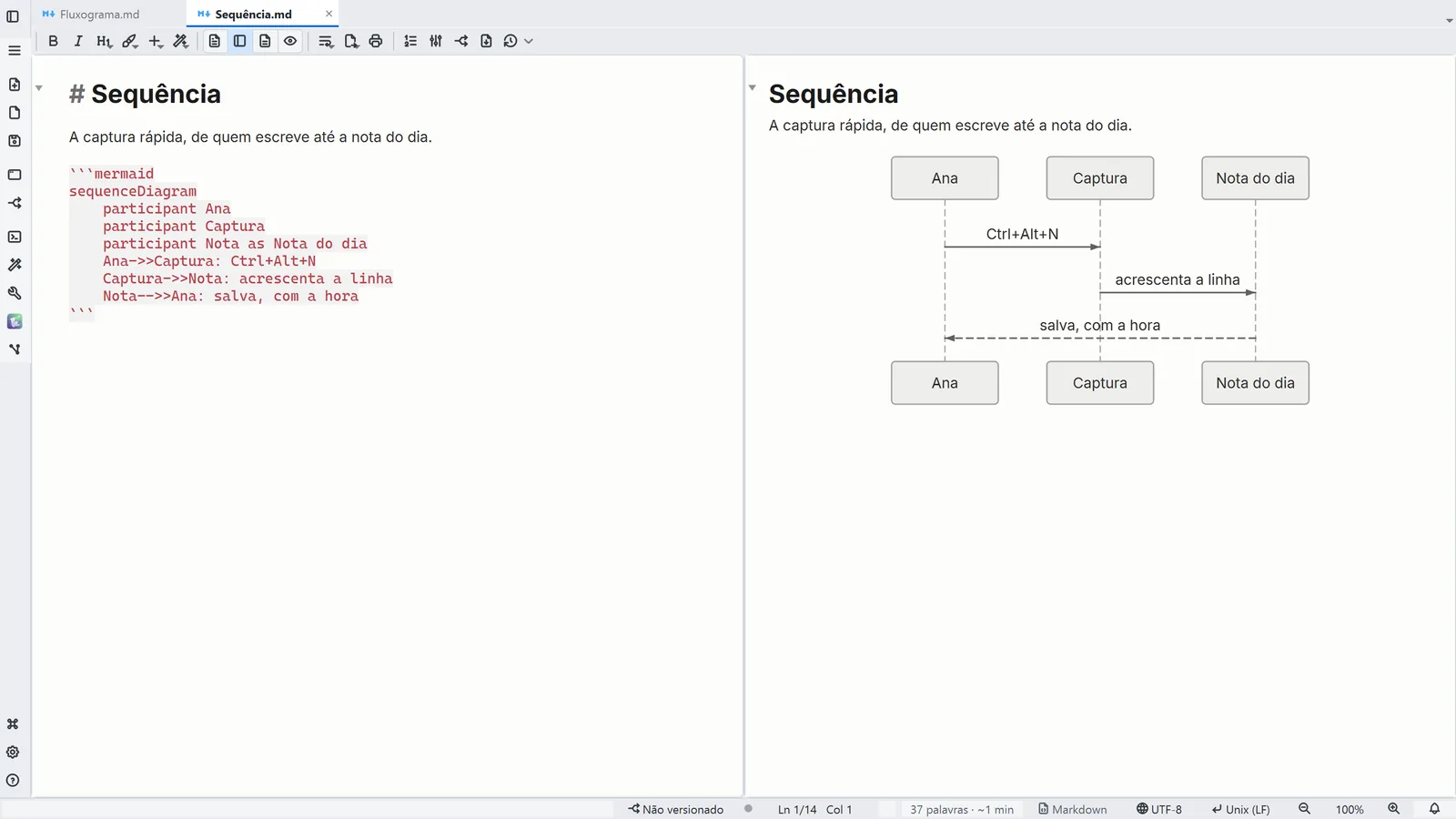

Print do LightNote: Sequência: quem fala com quem, na ordem
Sequência: quem fala com quem, na ordem

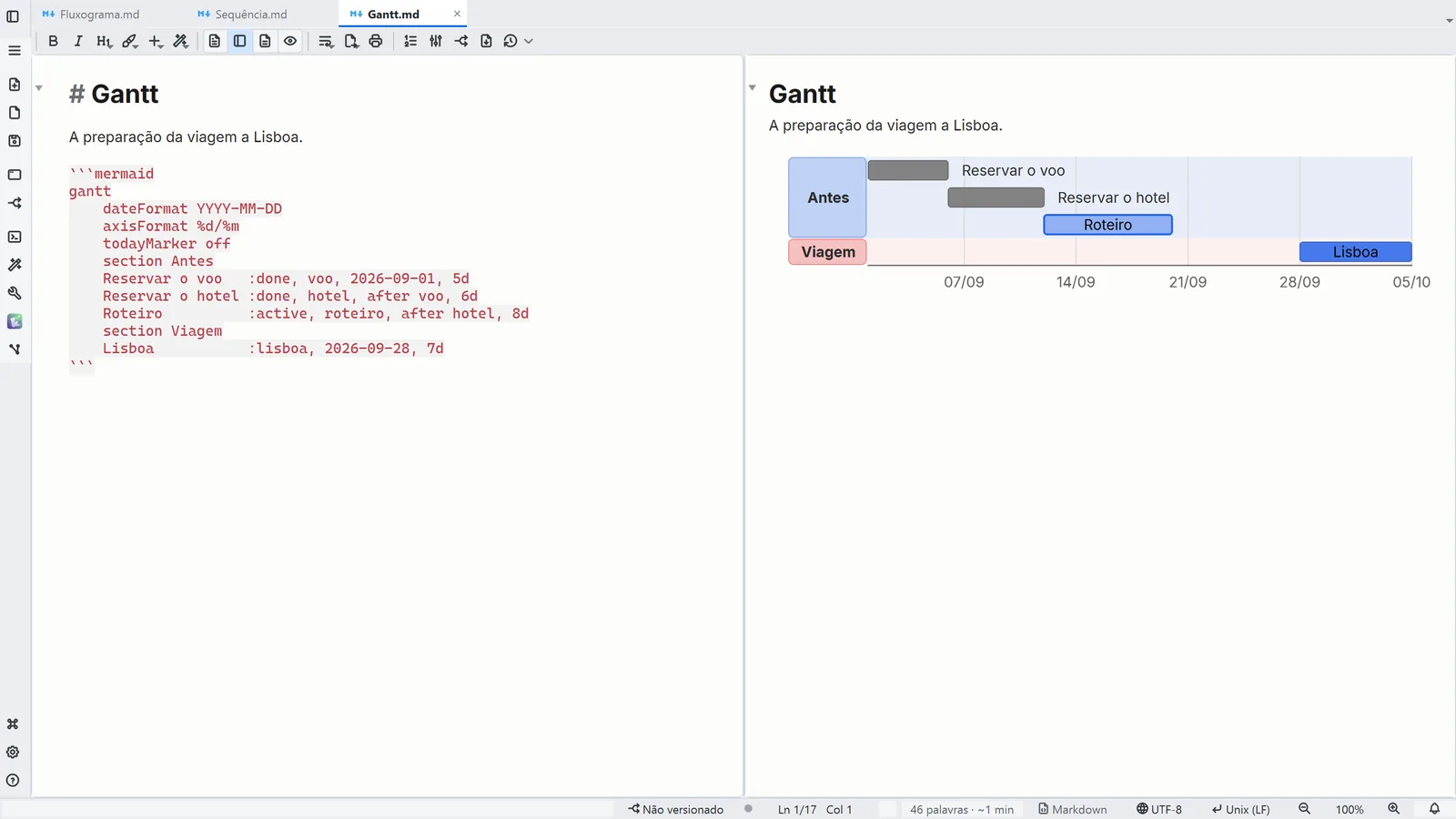

Print do LightNote: Gantt: tarefas no calendário, por seção, com dependências
Gantt: tarefas no calendário, por seção, com dependências

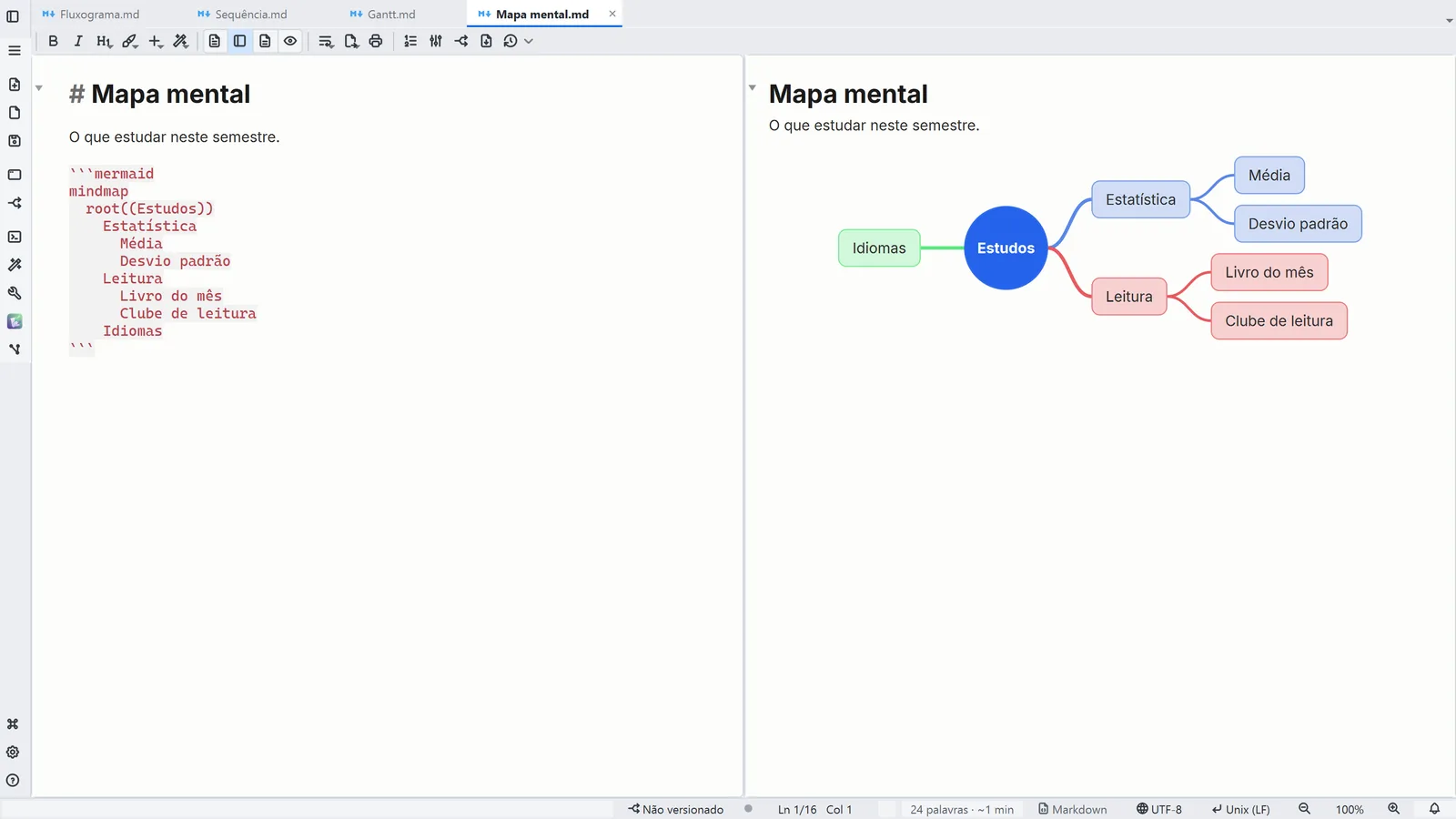

Print do LightNote: Mapa mental: a hierarquia vem do recuo
Mapa mental: a hierarquia vem do recuo

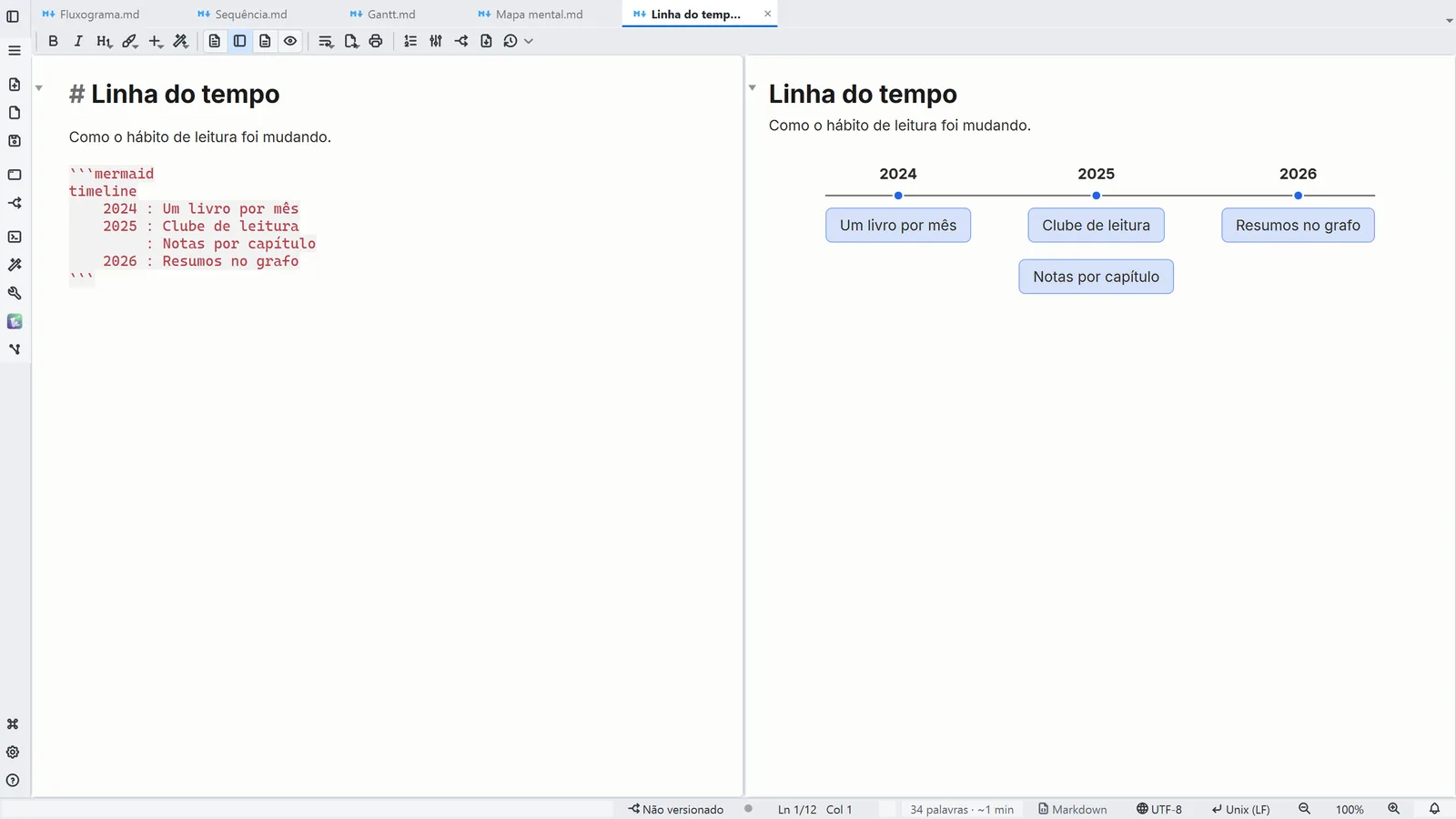

Print do LightNote: Linha do tempo: períodos e os eventos de cada um
Linha do tempo: períodos e os eventos de cada um

Passo a passo

O número de cada passo é o do marcador no print; passe o mouse ou clique num passo para destacá-lo.

  1. Escreva o diagrama numa cerca ```mermaid da nota
  2. 1Texto + leitura mostra o código e o desenho lado a lado
  3. 2Inserir → Diagrama (Mermaid) traz um esqueleto pronto de cada tipo

Leia mais na AjudaDiagramas (Mermaid)

Dicas

  • Ctrl+E alterna os modos da nota: texto, texto + leitura, edição formatada e leitura
  • Na edição formatada, Ctrl+Enter sobre o diagrama abre o código dele para editar
